一. 機床簡介

      數控立軸圓臺平面磨床是為半導體行業和太陽能光伏行業的石英、硅、陶瓷等部件磨平面加工而設計的專用數控機床，通過專用的大規格端面磨削砂輪同時完成對多個工件平面的粗精磨削加工。

  該機床設計為立軸平床身布局，由床身、立柱、旋轉工作臺、磨頭總成、Z軸滾珠絲杠螺母副及伺服電機、電磁吸盤、專用端面磨削砂輪、電箱、水箱、防護罩、冷卻系統、潤滑系統等電氣系統等構成。

二. 機床特點

 1、機床主要部件采用鑄件，具有變形量小、剛性高、穩定性好等特點；

 2、選用滑動鋼導軌導向，強度高、精度好、耐磨性好；

 3、高精度滾珠絲杠螺母副傳動，有效消除傳動間隙；

 4、進給軸伺服電機驅動，進給精度精確可靠，響應速度快，無級變速；

 5、砂輪軸采用立軸形式安裝砂輪磨削，一次磨削范圍大，剛性好、效率高；

 6、大規格工作臺配合大行程滿足更多種規格工件的加工；

 7、砂輪電機為定制磨削專用，大功率高轉矩，高剛性，有效保證砂輪磨削性能；

 8、配備電磁吸盤，裝卸工件方便、速度快、縮短工件上下料的時間，整體提高加工節拍；

 9、大流量機床冷卻水泵，保證磨削過程中得到充分的冷卻；

 10、全封閉防護，加工區隔離，使機床加工過程更安全、干凈，外觀更整潔、美觀；

 11、配備完整的冷卻系統、潤滑系統、電氣系統、數控系統，實現機床加工高度自動化。

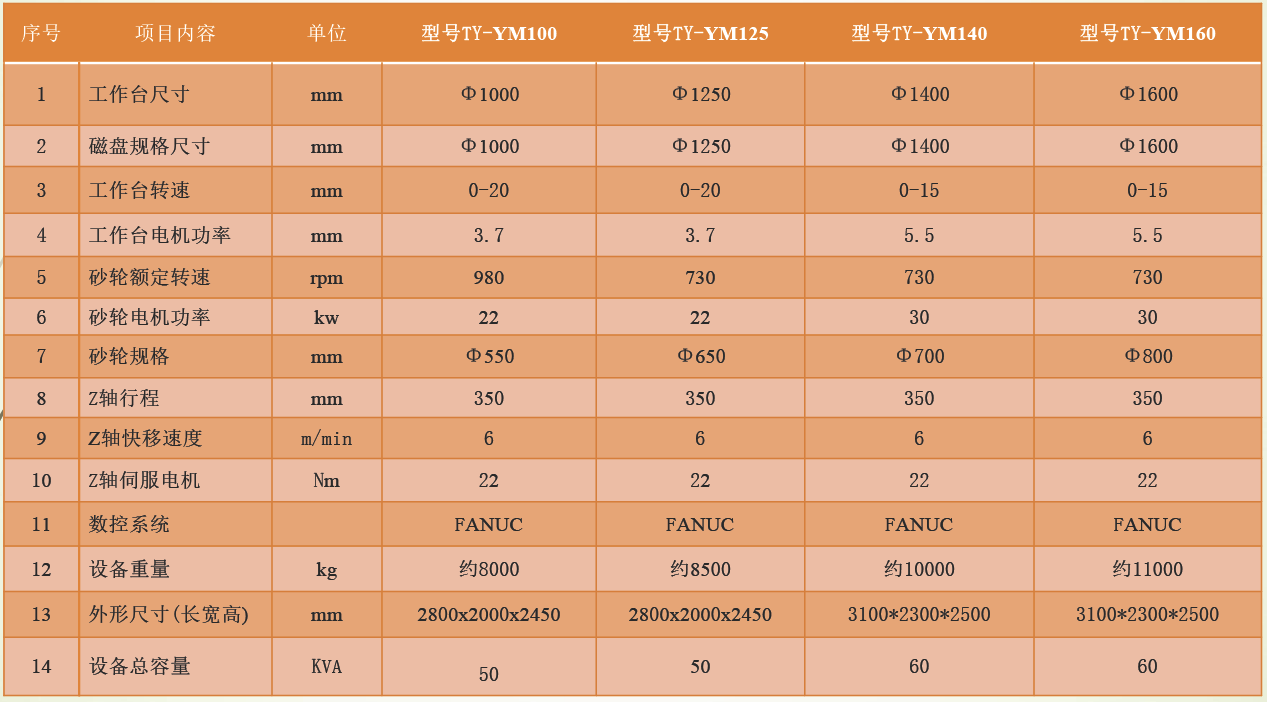

三.機床主要技術參數
