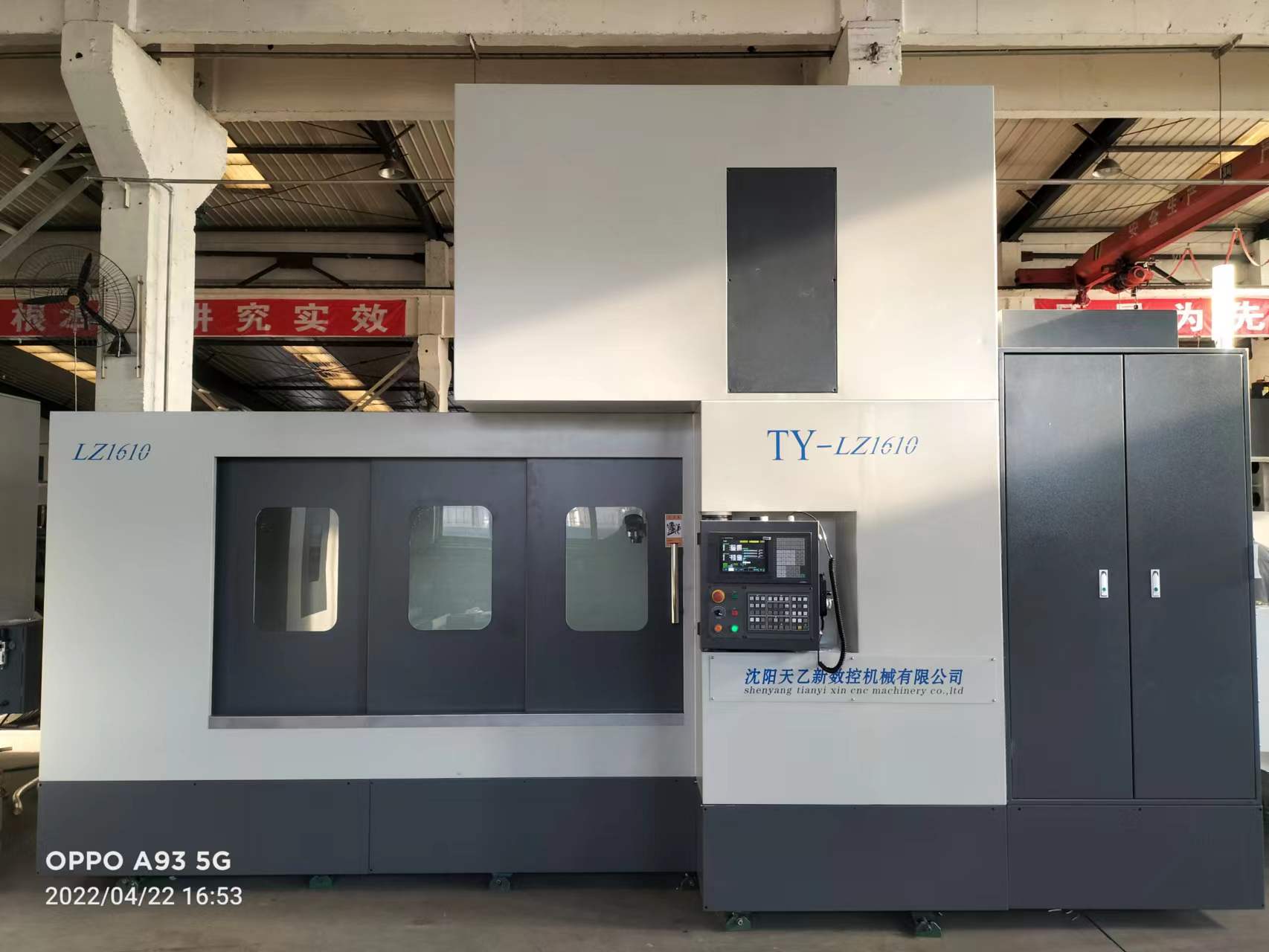

一：設備簡介

TY-LZ系列是我公司專為石英行業用戶設計的鉆料/套料專用設備。

機床布局采用傳統的固定橫梁龍門式結構，工作臺在床身上前后移動(X軸)；滑鞍在橫梁上左右移動(Y軸)；滑枕在滑鞍中上下移動(Z軸)；主軸及主電機置于滑枕下方內部。

其結構簡單可靠，操作性好，維修便利。

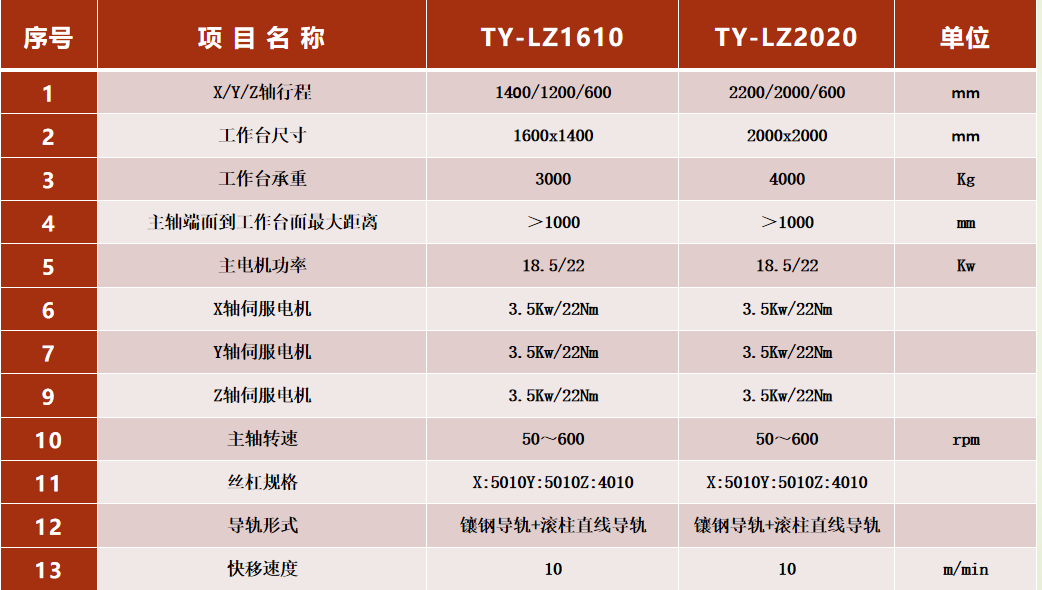

二：產品主要技術參數

三：產品特點

1.設備布局采用傳統定梁式龍門式框架結構，操作方便，結構合理；

2.床身、立柱、工作臺等主體結構為HT250鑄鐵，并經過人工時效處理，保證機床剛性及使用可靠性。

3.機床Z軸導軌采用鑲鋼導軌，配合導軌抗磨軟帶及導軌定位技術，保證切削剛性的同時，保持了精度的長期穩定性。

4.X軸和Y軸采用55規格滾柱直線導軌，承載高，運行平穩，維護方便，并可根據用戶要求，選裝剎車功能。

5.滾珠絲杠施加預拉伸裝配方式，消除溫度變化對行走精度的影響。

6.機床導軌絲杠均配備全封閉防護罩，尤其針對切屑較多的X軸(工作臺移動)部分，采用了雙層防護，延長X軸部件的使用壽命，延長了設備維修保養周期。

7.機床采用全身包圍防護罩（包括加工區頂部），杜絕加工過程對車間環境的影響。

8.配套大功率冷卻泵及大容量水箱，確保加工時的冷卻效果。
