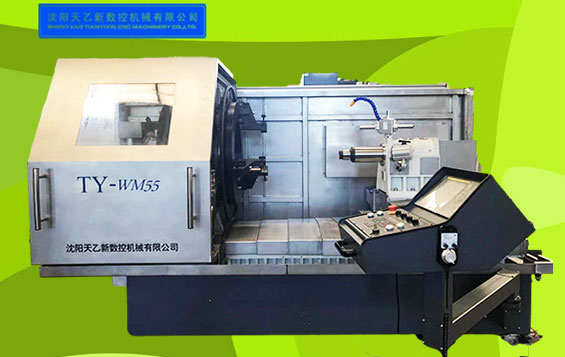

一.機床簡介

        TY-WM 型系列數控外圓磨床是為半導體行業和太陽能光伏行業的大規格管類和盤類件磨削加工而設計的兩坐標聯動數控專用機床。可用于磨削石英、陶瓷、硅等材料的大規格管類和盤類零件的外圓、內圓、端面及倒角等。

       該機床設計為臥式平床身布局，由床身、主軸箱、滑鞍、滑板、磨頭總成、X/Z軸滾珠絲杠螺母副及伺服電機、大通孔輕型三爪自定心卡盤、專用可調夾爪、工件輔助支撐裝置、電箱、水箱、防護罩、冷卻系統、潤滑系統等電氣系統等構成。

     二.機床特點

1、機床主要部件采用鑄件，具有變形量小、剛性高、穩定性好等特點；

2、選用線性導軌導向，強度高、精度好、耐磨性好；

3、高精度滾珠絲杠螺母副傳動，有效消除傳動間隙；

4、進給軸伺服電機驅動，進給精度精確可靠，響應速度快，無級變速；

5、配備大通孔輕型三爪自定心卡盤，專用可調夾爪，裝卸工件方便，方便進一步精確調整工件裝夾，減少誤差和廢品率；

6、主軸后端配備工件輔助支撐裝置，方便裝夾較長的管件；

7、主電機和磨頭電機均為交流伺服主軸電機（其中磨頭電機可選配磨削電主軸），轉矩特性好，恒功率調速范圍大，有效保證砂輪磨削性能；

8、大通孔主軸，滿足更大范圍的管件加工；

9、大流量機床冷卻水泵，保證磨削過程中得到充分的冷卻；

10、半封閉防護，加工區隔離，使機床加工過程更安全、干凈，外觀更整潔、美觀；

11、配備完整的冷卻系統、潤滑系統、電氣系統、數控系統，實現機床加工高度自動化。

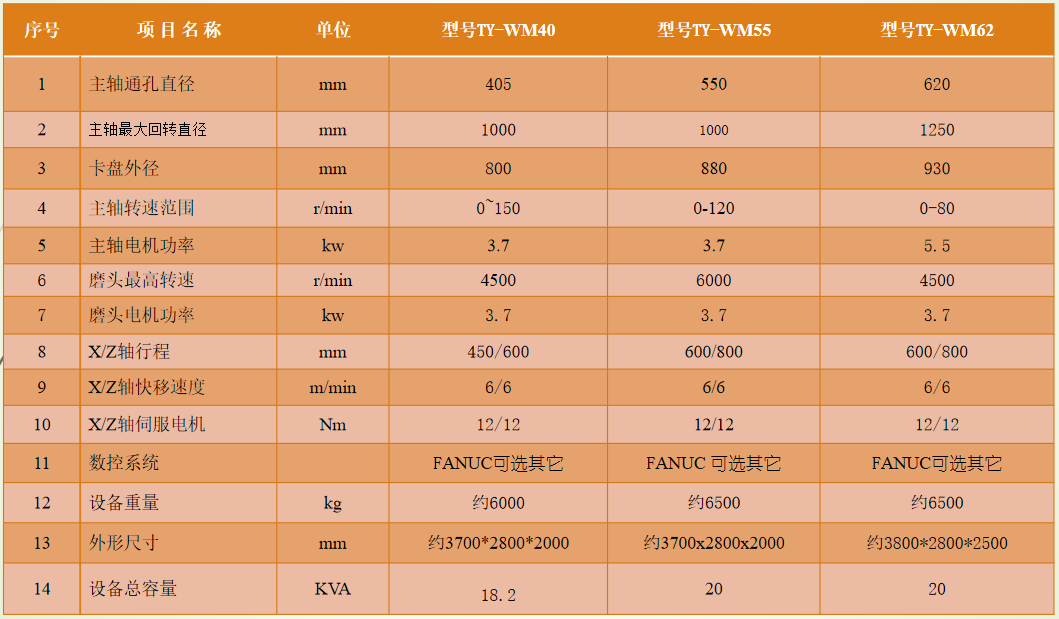

      三.主要技術參數
